L'élévateur pour Personne à Mobilité Réduite ( l'EPMR)
Philippe Monmarché • mars 30, 2020
L'élévateur Personne à Mobilité Réduite
Tout d’abord il faut savoir qu’il existe deux, voire trois, types d’appareils élévateurs
1. Les élévateurs verticaux
2. Les élévateurs Obliques
3. Les élévateurs verticaux –obliques
Les élévateurs verticaux, existent en deux versions avec fosse ou sans fosse.
Bien entendu dans le cas d‘un appareil élévateur sans fosse ou autoportant, la pose de celui-ci devrait être inférieure à celui avec fosse car la création de celle-ci n’a plus lieu d’être
Les élévateurs Verticaux doivent répondre à la norme suivante : NF EN 81-41
Les élévateurs Obliques ont une très mauvaise image, de la part des usagers non pas que cela fonctionne moins bien mais la plupart du temps ils ne sont pas en libre-service en effet ceux-ci sont bloqués sous clefs afin que les gens ne l’utilisent pas n’importe comment, ce qui fait que lorsqu’une personne veut l’utiliser on ne trouve pas les clefs ou alors on ne sait pas où trouver la personne qui a les clefs et donc on se retrouve avec un appareil que l’on ne peut pas utiliser.
Et donc pour ne pas partir dans l’excès certains dans les commissions ont décidés de tout simplement les interdire dans les ERP.
Les élévateurs Obliques doivent répondre à la norme suivante : NF EN : 81-42
Les élévateurs Verticaux –Obliques comme leurs noms l’indiquent possèdent la double fonction à savoir ils montent en vertical dans un premier temps afin « d’échapper » à la première marche puis ensuite ils se translatent vers l’avant.
La particularité de leurs fonctionnements les contraint à des hauteurs assez faibles, cependant certains appareils arrivent à passer des hauteurs de 1m soit environ 5 marches.
La plus part du temps les EPMR Verticaux –Obliques répondent à la norme des élévateurs verticaux c’est-à-dire la NF EN 81-41
Résumé :
Dès lors que vous voulez installer un Élévateur il vous faut vous renseigner sur les différents appareils existants (vertical/oblique/vertical-oblique) donc ne vous arrêtez pas à un seul fournisseur
Dans la réglementation actuelle, le seul appareil qui est décrit est l’appareil élévateur Vertical dans le cas où vous ne pourriez pas poser un EPMR vertical il vous est toujours possible de poser un EPMR Oblique ou Vertical-Oblique grâce à l’article 1 à savoir la SEEQ .
Règle d’or :
Dans le cas où vous avez décidé de poser un Élévateur vous devez à minima connaitre les points suivants pour un EPMR Vertical:
Il doit répondre à la norme NF EN 81-41 de plus ;
• La plateforme élévatrice à une dimension minimale utile de 0.90*1.40m dans la cas d'un service simple ou de 1.10*1.40 dans le cas d'un service en angle
• La plateforme peut soulever une charge de 250kg/m² correspondant à une masse de 315kg pour une plateforme de dimension de 0.90*1.40m
• La commande d'appel d'un appareil à gaine fermée est à enregistrement. Elle est située hors du débattement de la porte et ne gêne pas la circulation
• La porte ou le portillon d'entrée à une largeur nominale minimale de 0.90m ce qui correspond à une largeur minimale de passage utile de 0.83m
A l'intérieur d'un appareil élévateur vertical avec nacelle, les commandes à pression maintenue respectent les conditions suivantes :
• l'inclinaison de leur support est compris entre 30° et 45° par rapport à la verticale;
• La force de pression nécessaire pour activer les commandes doit être comprise entre 2N et 5N

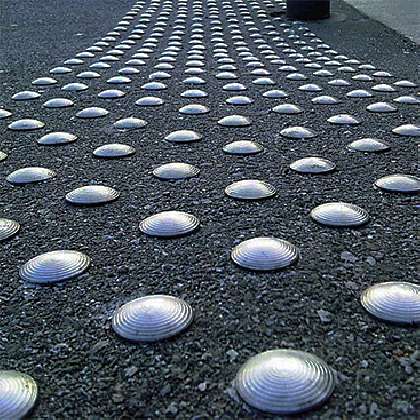

Rappel réglementaire : Le clous podotactile (Inox ou Alu) sert à créer des bandes d'éveil à la vigilance. En effet il présente les caractéristiques suivantes : - Plot en relief en forme de dôme, - Diamètre à la base de (25mm, ± 1mm), - Épaisseur de 5mm. Il semble donc répondre aux différents points exigés de Bande d'éveil . Cependant la norme 98-351 du 07-08-2010 a introduit quelques notions complémentaires : 5.6 Contraste visuel : Un contraste visuel de la bande d'éveil par rapport au sol adjacent renforce l'éveil à la vigilance... §-5.6.2 Performance : Si la bande d'éveil est plus foncée que le support adjacent à l'état neuf, la valeur du contraste requis doit être supérieure ou égale à 0.70 Si la bande d'éveil est plus claire que le support adjacent à l'état neuf, la valeur du contraste requis doit être supérieure ou égale à 2.30 §-5.7 Limite de validité (usure) L'usure des plots risquent d'en limiter la détectabilité.L'usure axiale ne doit pas diminuer la hauteur des plots de plus de 2 mm pour 10 % des plots par mètre linéaire de dispositif d’éveil à la vigilance Une méthode de mesure est décrite au paragraphe 6.7 §- 6.7 Contrôle de la limite de validité L'usure peut être contrôlée sur place au moyen d'un gabarit de profil selon la méthode décrite dans les normes NF EN 1341 ou NF EN 134, ou autre méthode équivalente.Or ces dernières normes citées sont pour les pavés de pierre naturelle pour le pavage extérieur (exigences et méthodes) Un paragraphe de la norme reste non résolu, c'est la manière de contrôler l'usure du produit ! Pour résumé : Le clous podotactile peut répondre en tant que solution pour la création d'une bande d'éveil à la vigilance, mais il faut faire attention au support ; il faut absolument un contraste visuel et tactile pour une bande d'éveil à la vigilance. Dans tous les cas il faut éviter d'en arriver aux exemples ci dessous...
