Le clou podotactile Inox - solution à privilégier ?
Philippe Monmarché • 7 avril 2020
Le clous podotactile est très en vogue dans les projets architecturaux
Est-il la solution design et accessibilité ?
Rappel réglementaire :
Le clous podotactile (Inox ou Alu) sert à créer des bandes d'éveil à la vigilance.
En effet il présente les caractéristiques suivantes :
- Plot en relief en forme de dôme,
- Diamètre à la base de (25mm, ± 1mm),
- Épaisseur de 5mm.
Il semble donc répondre aux différents points exigés de Bande d'éveil .
Cependant la norme 98-351
du 07-08-2010 a introduit quelques notions complémentaires :
5.6 Contraste visuel :
Un contraste visuel de la bande d'éveil par rapport au sol adjacent renforce l'éveil à la vigilance...
§-5.6.2 Performance :
Si la bande d'éveil est plus foncée que le support adjacent à l'état neuf, la valeur du contraste requis doit être supérieure ou égale à 0.70
Si la bande d'éveil est plus claire que le support adjacent à l'état neuf, la valeur du contraste requis doit être supérieure ou égale à 2.30
§-5.7 Limite de validité (usure)
L'usure des plots risquent d'en limiter la détectabilité.L'usure axiale ne doit pas diminuer la hauteur des plots de plus de 2 mm pour 10 % des plots par mètre linéaire de dispositif d’éveil à la vigilance
Une méthode de mesure est décrite au paragraphe 6.7
§- 6.7 Contrôle de la limite de validité
L'usure peut être contrôlée sur place au moyen d'un gabarit de profil selon la méthode décrite dans les normes NF EN 1341 ou NF EN 134, ou autre méthode équivalente.Or ces dernières normes citées sont pour les pavés de pierre naturelle pour le pavage extérieur (exigences et méthodes)
Un paragraphe de la norme reste non résolu, c'est la manière de contrôler l'usure du produit !
Pour résumé :
Le clous podotactile peut répondre en tant que solution pour la création d'une bande d'éveil à la vigilance, mais il faut faire attention au support ; il faut absolument
un contraste visuel
et tactile
pour une bande d'éveil à la vigilance.
Dans tous les cas il faut éviter d'en arriver aux exemples ci dessous...

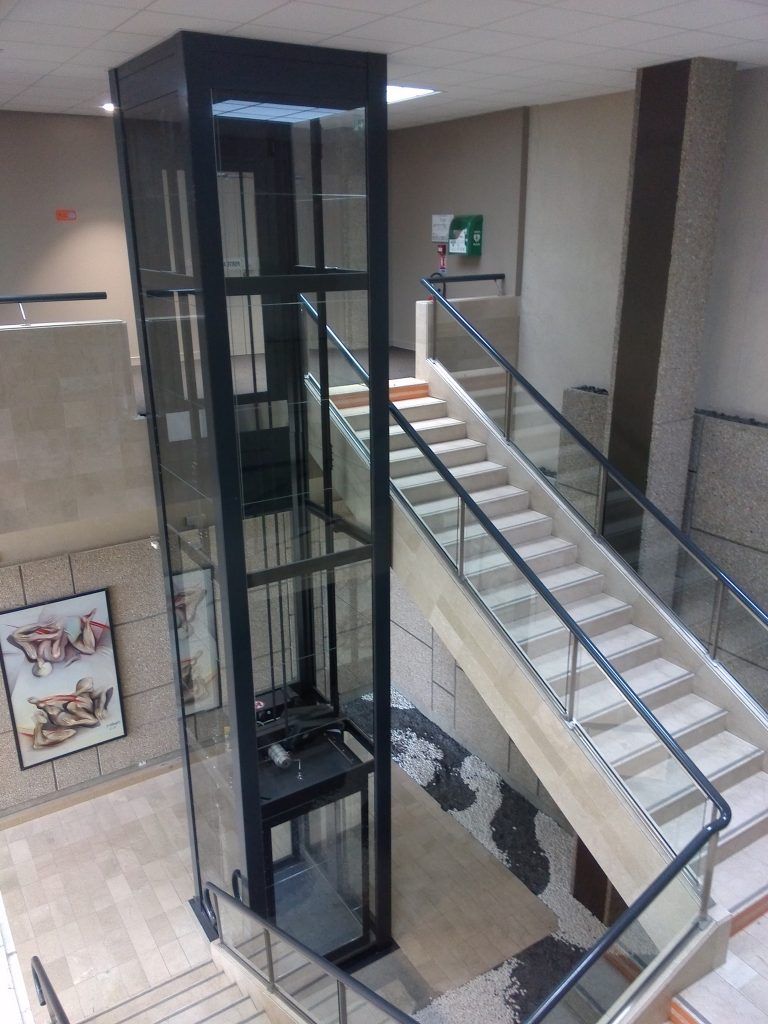

En premier Lieu Il faut savoir que ascenseurs et élévateurs ne sont pas soumis à la même directive Européenne -95/16 CE pour l'ascenseur -2006/42 CE pour les élévateurs De plus les appareils élévateurs sont soumis à des normes : Élévateur Vertical :NF-EN 81-41 Élévateur Oblique : NF-EN 81-40 Prenez un instant pour vérifier la norme à laquelle correspond votre appareils élévateurs E n effet comme nous avons vu précédemment chaque appareil correspond à une norme bien précise Mais comme le mot Élévateur est trop restrictif et renvoie trop à l’image de personne handicapé, certains ont préféré les nommer "ascenseur basse vitesse" Il est vrai qu' un réel effort de présentation à été effectué : Porte coulissante Bouton à impulsion sur le palier Un intérieur qui "ressemble " à un ascenseur ... Mais cela reste un Élévateur pour personne à Mobilité Réduite De plus cette notion d'ascenseur basse vitesse induit aussi quelques erreurs, en effet si l'on n'y prend pas garde il est possible de poser un "ascenseur basse vitesse" en lieu et place d'un ascenseur cependant cet appareil ne répond pas aux articles spécifiques "Ascenseurs" PE 25 Règles générales : §3 - Les gaines des ascenseurs doivent être protégées dans les mêmes conditions que les cages des escaliers visés à l'article PE 11§ 6, les portes palières devant être E30 selon la norme NF EN 81-58 (2004) Or même si l'on ne doit plus déposer de dérogation pour installer un appareil élévateur il n'en reste pas moins que le terme appareil élévateur attire l'attention des services instructeurs ce que ne fait pas le nom d'Ascenseur Basse Vitesse, il peut être pris pour un ascenseur classique. Règle d'or : En cas de doute, toujours demandé la norme de l'appareil qui va être posé et pour rappel un ascenseur doit répondre à la norme NF EN 81-70 pour l'accessibilité des personnes handicapées Si cette norme n'apparait pas il y a de fortes chance que l’appareil en question est un élévateur
